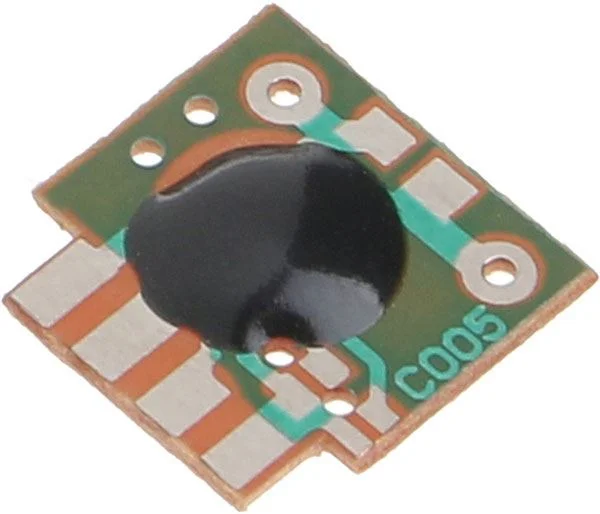

Časový spínač 2sec-2hod, miniaturní modul C005 Univerzální miniaturní modul časového spínače pro všestranné použití.
**Funkce:**
Po stisku vypínače nebo tlačítka SW1 se sestupnou hranou impulsu spustí časovač, který udržuje výstup OUT v aktivním stavu (nízká úroveň=LED svítí). Po uplynutí nastavené doby se časový spínač vrátí do výchozí polohy a výstup OUT je neaktivní. Po dobu sepnutí je další spouštěcí signál neaktivní, tzn. neresetuje se odpočítávání času. Propojkami P1 a P2 lze nastavené časy prodloužit 8x(P1) nebo 64x(P2). Výsledná doba sepnutí se tedy může prodloužit až na několik dní.
**Specifikace:**
Napájecí napětí:2-5V
rozsah času sepnutí: 2sec-2hod v základním zapojení
změna času sepnutí změnou odporu R3-viz tabulka
Klidový odběr: <1uA>Odběr modulu v aktivním stavu: <120uA>Zatížitelnost výstupu: odporová zátěž 30mA
rozměry: 12x12mm
