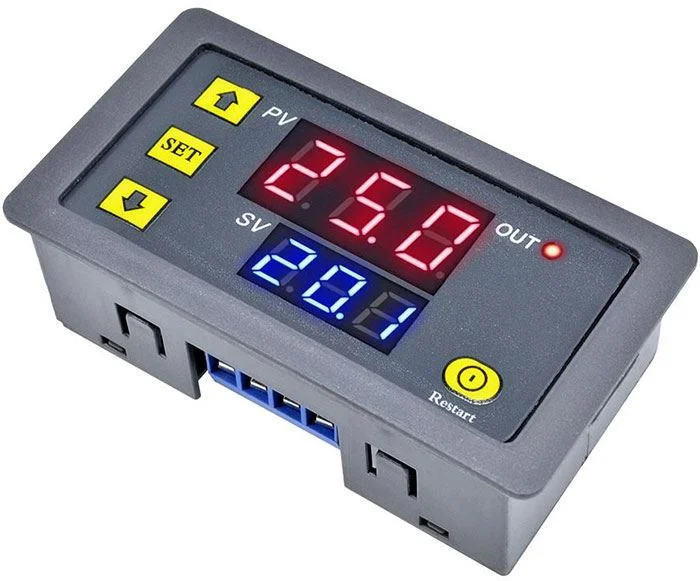

Časový spínač T3230 12V

Description

Časový spínač T3230 12V Modul časového spínače s možností nastavení a využívání dvou časů sepnutí nebo rozepnutí. Modul obsahuje časovač, nikoli hodiny. Tzn. po zapnutí lze načasovat zpožděné zapnutí nebo vypnutí, cyklické zapínání a vypínání nebo samostatný cyklus zapnutí a vypnutí.
**Specifikace:**
Napájecí napětí: 12VDC
Spínané napětí: 30VDC/250VAC 10A – kontakt NO (7A pro kontakt NC)
Rozsahy nastavení časů: 0-999s, 0-999min, 0-999hod
Provozní teplota: -40~+80°C
Rozměry: 79x43x27mm
Montážní otvor: 75x40mm
Hmotnost: 36g

**Návod k použití:**
Krátkým stiskem tlačítka RESTART se časovač zapne, dlouhým stiskem se vypne. Krátkým stiskem tlačítka SET lze po rozblikání displeje nastavit šipkami nahoru a dolů požadované časy. Dlouhým stiskem tlačítka SET a následně šipkami lze nastavit další funkce časovače.

1. Zmáčkněte dlouze SET pro nastavení modulu. Poté krátce pro nastavení P0 nebo P1
P0–0 – časovaní v sekundách
P0–1 – časování v minutách
P0–2 – časování v hodinách
P1–0 – Pouplynutí T1, sepnutí
P1–1 – Po uplynutí T1, rozepnutí
P1–2 – Po uplynutí T1, sepnutí, po uplynutí T2 rozepnutí, konec
P1–3 – Po uplynutí T1, rozepnutí, po uplynutí T2 sepnutí, konec
P1–4 – Pouplynutí T1, sepnutí, po uplynutí T2 rozepnutí, cyklování
P1–5 – Po uplynutí T1, rozepnutí, po uplynutí T2 sepnutí, cyklování

2. Zmáčkněte SET pro nastavení T1 (červený displej) nastavte požadovanou hodnotu šipkami. Po nastavení hodnoty musíte počkat 6 sekund pro automatické uložení

3. po nastavení času T1 znovu krátce SET, zelená LED bliká, T2 nastavíte šipkami. Po nastavení hodnoty počkat 6 sekund.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
