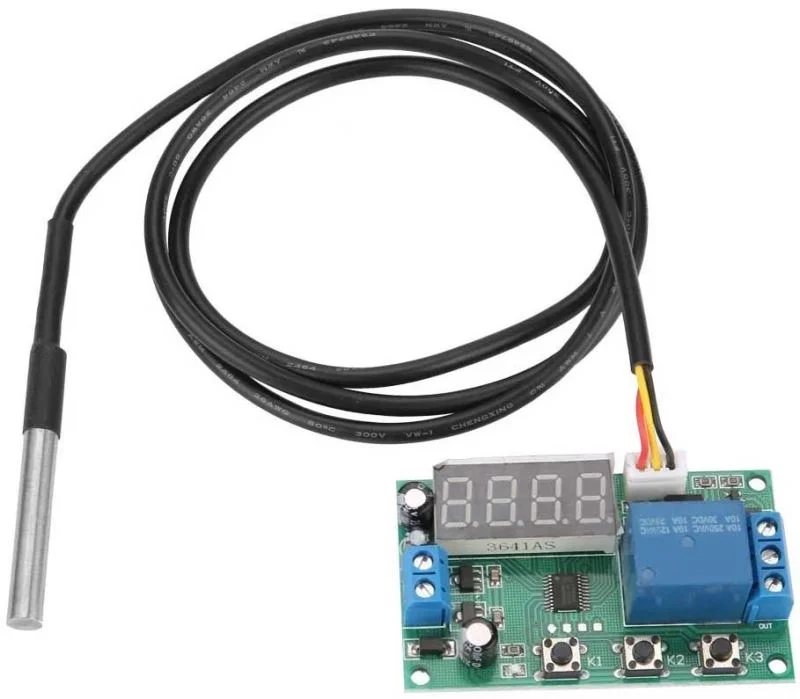

Digitální termostat -40 až 125°C s čidlem DS18B20, modul YYW-1 Termostat s releovým výstupem ovládaný polovodičovým čidlem DS18B20 s možností nastavení mnoha parametrů.
**Hlavní parametry:**
-Napájecí napětí: 12V
– Rozsah měření teploty: -40~125°C
– Hornía dolní mez teploty lze nastavit v intervalu 0~125°C
– Přesnost měření je 0,1°C
– Stiskem K3 v pohotovostním režimu lze vypnout displej
– Reléový výstup má pasivní kontakt 230VAC, max.5A
**Funkce:**
**P-1: Režim chlazení v nastaveném teplotním intervalu:** Relé je sepnuto, pokud je naměřená teplota
**P-2: Režim vytápění v nastaveném teplotním intervalu:**Relé je sepnuto, pokud je naměřená teplota>nastavená T2 a odpojeno, pokud je
**P-3: Režim sepnutého relé v rozsahu nastavených teplot T1-T2:** Relé je sepnuto, pokud je naměřená teplota v intervalu nastavení mezi T1 a T2
**P-4: Režim rozepnutého relé v rozsahu nastavených teplot T1-T2:** Relé je rozepnuto, pokud je naměřená teplota v intervalu nastavení mezi T1 a T2
**P-5: Režim sepnutého relé pod nastaveným teplotním rozhraním:** Relé je sepnuto, pokud je naměřená teplota< nastavená T a naopak, přičemž pro vyloučení nestabilních stavů je možno nastavit zpoždění změny stavu.
**Popis svorek:**
**DC-:** záporný pól napájení
**DC+:** kladný pól napájení
**NC:** Kontakt relé v klidu sepnutý
**NO:** Kontakt relé v klidu rozepnutý
**COM:** Společný kontakt relé NO+NC
**Pokyny pro ovládání:**
**Tlačítko K1:**Stiskem a podržením na cca 2sec lze vstoupit do módu nastavení nebo z něj vystoupit. Krátkým stiskem lze vstoupit do nastavení horní a dolní meze nebo nastavení doby zpoždění.
**Tlačítko K2 a K3:**tlačítka + a –
**Ovládání v režimu P-1 až P-4:** po prvním stisku K1 a rozblikání displeje lze nastavit tlačítky K2 a K3 prahovou teplotu T1, po druhém stisku K1 lze stejným způsobem nastavit T2.
**Ovládání v režimu P-5:** po prvním stisku K1 a rozblikání displeje lze nastavit tlačítky K2 a K3 prahovou teplotu T, po druhém stisku K1 lze nastavit dobu zpoždění [sec]
