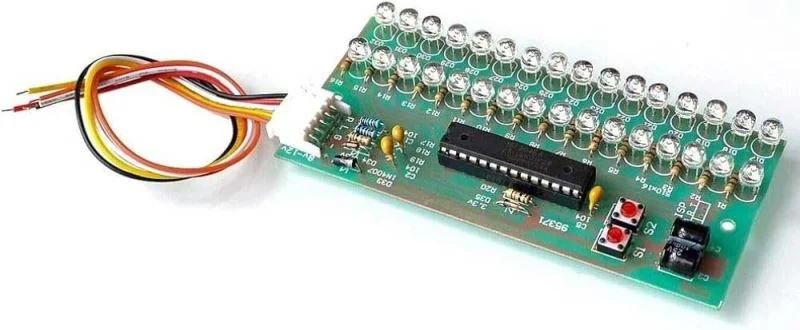

Indikátor vybuzení – VU metr 2x16LED **Specifikace:**
Rozměry: 50 mm x 110 mm
Vstupní rozsah signálu: minimálně 300 mV. Max. 5 V
Napájecí napětí: DC 8 V až 12 V
Maximální proud: cca 70 mA
**Ovládání:**
Dvě tlačítka S1 a S2, dlouhé stisknutí (déle než 1 sekunda) a krátké stisknutí (méně než 1 sekunda, více než 0,2 sekundy).
S1 v normálním režimu zobrazení upravuje intenzitu vstupního signálu. Kliknutím cykluje snižte počet vstupních signálů, na konci se automaticky vrátíte na začátek. S1 v režimu nastavení jasu stiskněte tlačítko pro zvyšování jasu, dokud nedosáhnete nejvyšší úrovně jasu.
S2 v normálním režimu zobrazení, používá se k výběru vzoru zobrazení, stejný cyklus konverze jedním kliknutím, automatický návrat na poslední úroveň. S2 v režimu nastavení jasu stiskněte tlačítko nižší úrovně, dokud nedosáhnete nejnižšího jasu. S2 v normálním režimu zobrazení, dlouhým stisknutím přejdete do režimu nastavení jasu, S2 v režimu nastavení jasu, dlouhým stisknutím uložíte nastavení a vrátíte se do normálního režimu zobrazení jasu.
Bezpečnostní opatření pro zapojení:
1. Nelze použít napájení střídavým proudem, nepřipojujte k vysokému napětí.
2. Síla signálu není příliš vysoká. Síla signálu nakonektoru pro sluchátka na obecné poloze, nepoužívejte příliš silný výstupní signál zesilovače, mohlo by dojít k poškození obvodu.
3. 3 řádky audio signálu jsou označeny RLG, jedná se o signály pravého kanálu, signály levého kanálu, signální zem (to je záporný pól napájecího zdroje).
**Video:**
youtube.com/watch?v=j6A4oolssTg
Manuál k produktu je ke stažení zde
