Description

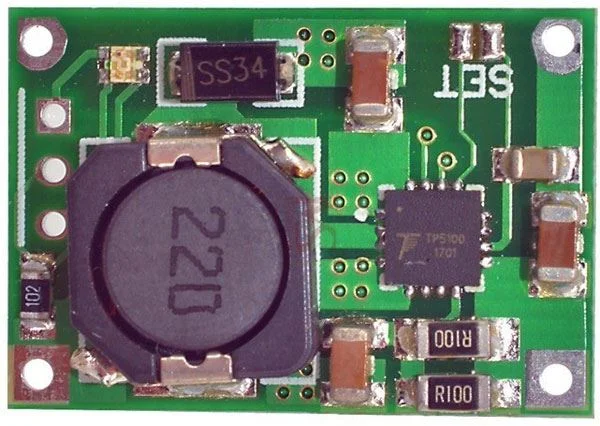

Nabíječka 1-2 Li-Ion článků 2A s ochranou, modul s IO TP5100 Nabíječka je určena pro nabíjení 1-2 lithiových článků s napětím 3,6V konstantním proudem 2A až do napětí 4,2 (8,4)V, které poté udržuje na pólech článku.
**Funkce:**
– nabíjení konstantním proudem. Změnou odporu Rprog-viz. obrázek v příloze lze nabíjecí proud měnit v rozsahu 0,5A-2A
– ukončení nabíjení po dosažení svorkového napětí článku 4,2V. Při použití 2 článků v serii 8,4V. V tomto případě je nutno propojit pájecí plošky SET.
– rekondiční nabíjení proudem 100mA v případě, že úroveň svorkového napětí článku je <2>– optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení
– bez nadproudové a zkratové ochrany
– volba 1 nebo dvou článkůcínovou propojkou u nápisu SET
-možnost připojení externí signalizační LED -bi color, společná anoda
**Technické parametry:**
IO TP5100, metoda nabíjení: CC/CV
vstupní napětí: 5-15V
nabíjecí proud 2A (změnou odporu lze nastavit 0,1A-2A)
konec nabíjení: 4,2V
rekondiční nabíjení při <2>rozměry 17x25mm/2g
**Upozornění:**
Použijte zapojení na třetím obrázku. Popisy na plošném spoji jsou špatně.
Specifikace k produktu je ke stažení zde
