Description

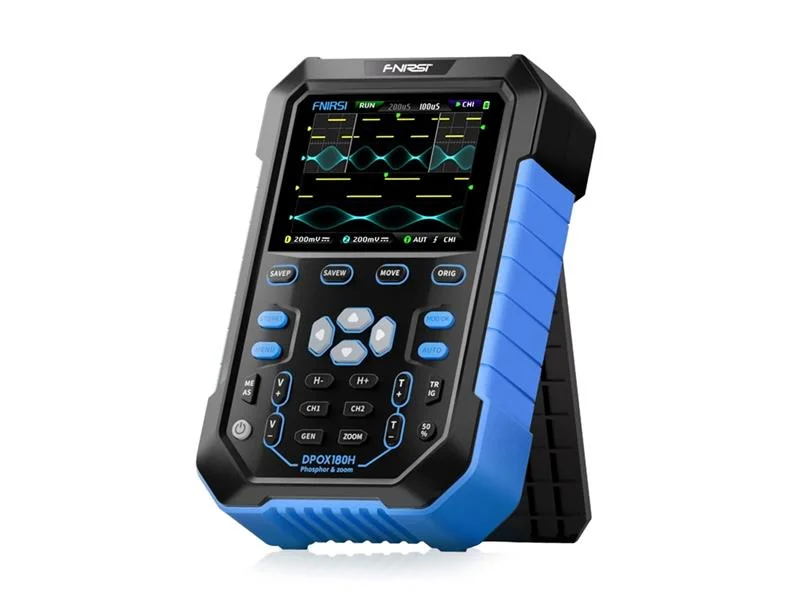

Digitální osciloskop s generátorem signálu FNIRSI DPOX180H 2-IN-1 je ruční dvoukanálový digitální fosforový osciloskop od společnosti FNIRSI, který kombinuje osciloskop a generátor signálu. Je vybaven vzorkovací frekvencí 500 MSPS v reálném čase, šířkou pásma 180 MHz a 2,8palcovým vysoce kontrastním IPS LCD displejem. S obnovovací frekvencí až 50 000 průběhů za sekundu zachycuje i vzácné anomálie signálu. Časová základna ZOOM usnadňuje analýzu digitálních protokolů a s citlivostí 5 mV dokáže přesně měřit malé signály. Mezi klíčové vlastnosti patří filtrování šumu, vysoce přesné digitální spouštění se třemi režimy a generátor signálu DDS s podporou až 20 MHz. Mezi další funkce patří automatické nastavení jedním tlačítkem, ukládání průběhů až pro 250 sad, ochrana proti vysokému napětí až 400 V, export přes USB a rychlé nabíjení (5 V/2 A).
Profesionální design: obsahuje 2kanálový ruční osciloskop a generátor signálu DDS s šířkou pásma 180 MHz a vzorkovací frekvencí 500 MSa/s. Obsahuje inovativní systém digitálního spouštění, měření kurzoru, citlivost 5 mV, obnovovací frekvenci 50 000 wfm/s, 2,8palcový IPS displej, vestavěnou baterii 4,2 V/3000 mAh, automatické vypnutí a ochranu proti vysokému napětí.
Unikátní a inovativní vlastnosti: nabízí nastavitelný automatický limit šířky pásma, který se přizpůsobuje rozsahu časové základny a filtruje šum pro jasnější analýzu signálu. Jeho adaptivní potlačení vysokých frekvencí potlačuje vysokofrekvenční složky a zajišťuje stabilní spouštění i při silných šumových signálech.
Funkční generátor signálu: má 20M DDS generátor signálu se 14 průběhy, amplitudou 1VPP, sinusovou frekvencí 20MHz a 10MHz pro ostatní průběhy. Jeho technologie sekání nabízí přesnější a realističtější výstup signálu než tradiční generátory.
Snadné měření: vybaven vysoce účinným AUTOMATICKÝM režimem jedním tlačítkem, adaptivním spouštěním 25%, 50%, 75%, umožňuje zobrazit naměřený průběh bez pracného nastavování. Zobrazení spektra FFT.
Funkce ukládání: jedním kliknutím uložíte snímek obrazovky nebo průběh, s vlastním úložištěm dat si můžete prohlédnout uložený soubor obrazovky a data průběhů. Data lze exportovat přes USB připojení do počítače.
Parametry produktu:
– 2kanálový digitální fosforový osciloskop
– ruční osciloskop 2 v 1 + generátor signálu DDS
– šířka pásma 180 MHz, vzorkovací frekvence 500 MSa/s
– hloubka úložiště 120 kB
– maximální měřicí napětí ±400 V
– vertikální citlivost 200 mV/dílek – 10 V/dílek
– podpora ukládání a exportu obrazu průběhu
– funkce spouštění: automatické/normální/jednoduché
– snadné použití: automatické stisknutí jednoho tlačítka
– bezproblémové ovládání: Vylepšené ukládání dat
Technické parametry:
– počet kanálů: 2
– analogová šířka pásma: 180MHz
– maximální vzorkovací frekvence v reálném čase: 500 ms/s
– čas náběhu: 2,5 ns
– režim připojení: AC / DC
– vstupní impedance: 1M?, 18pF
– vertikální citlivost: 50mV/div ~ 10V/div
– horizontální časový rozsah: 50ns/div ~ 50s/div
– rozsah časové základny: 5ns – 50s
– přesnost času: +0,01%
– detekce spuštění: digitální
– režim spuštění: auto/ single/normal
– rozsah měření 40mV – 80V
– uložiště snímků obrazovky: 90
– počet zachycených signálů: 500
– režim rolu: ano
– režimy X-Y: ano
– automatické nastavení: ano
– měření parametrů: 12 druhů
– generátor signálu: 14 signálů
– zobrazení: frekvence / čas / amplituda
– zoom: ano
– velikost displeje: 2,8″
– rozlišení displeje: 320×240
– typ: IPS
– konektivita: USB
– automatické vypnutí: 5 min – 2 hod.
– aktualizace firmwaru: ano
– baterie: ano, integrována
Součástí osciloskopu je sonda P6100 s 10násobným děličem a šířkou pásma až do 100 MHz, stejně jako pouzdro pro skladování a přenášení.
